Урок №1

 Тема уроку : Виконання операцій технічного обслуговування

                                  Інструкційна картка -№1

Тема заняття: Технічне обслуговування №1 трактора МТЗ-82.

Матеріально-технічне оснащення робочого місця: ‚ трактор МТЗ-82 мийка , плакати, підручники, комплект інструментів, приладів і пристосувань.

№ п/п

Зміст завдання та послідовність виконання

Обладнання,
інструмент,
пристосування

Технічні умови та вказівки щодо виконання  завдання

1

Інструктаж з ТБ та БЖД



2

Очистити трактор від пилу та бруду і рослинних решток

мийка

Двигун повинен бути чистим та сухим.

3

Очистити акумуляторну батарею .

Спец. розчин, .аерометр.. нагрузочна вилка.

Очищають акумуляторну батарею й отвори в її пробках,клеми, щільність електроліту.


4

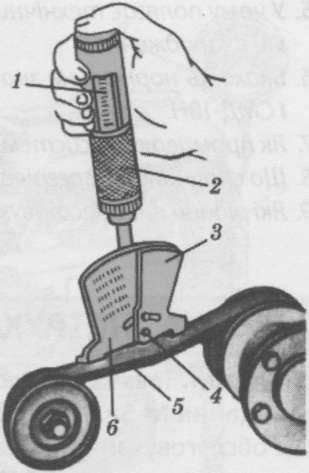

Перевірити натяг пасів та кріплення : генератора

Набір інструменту.

Натягують паси привода генератора

5

Перевірити натяг пасів та кріплення : вентилятора

Набір інструменту

6

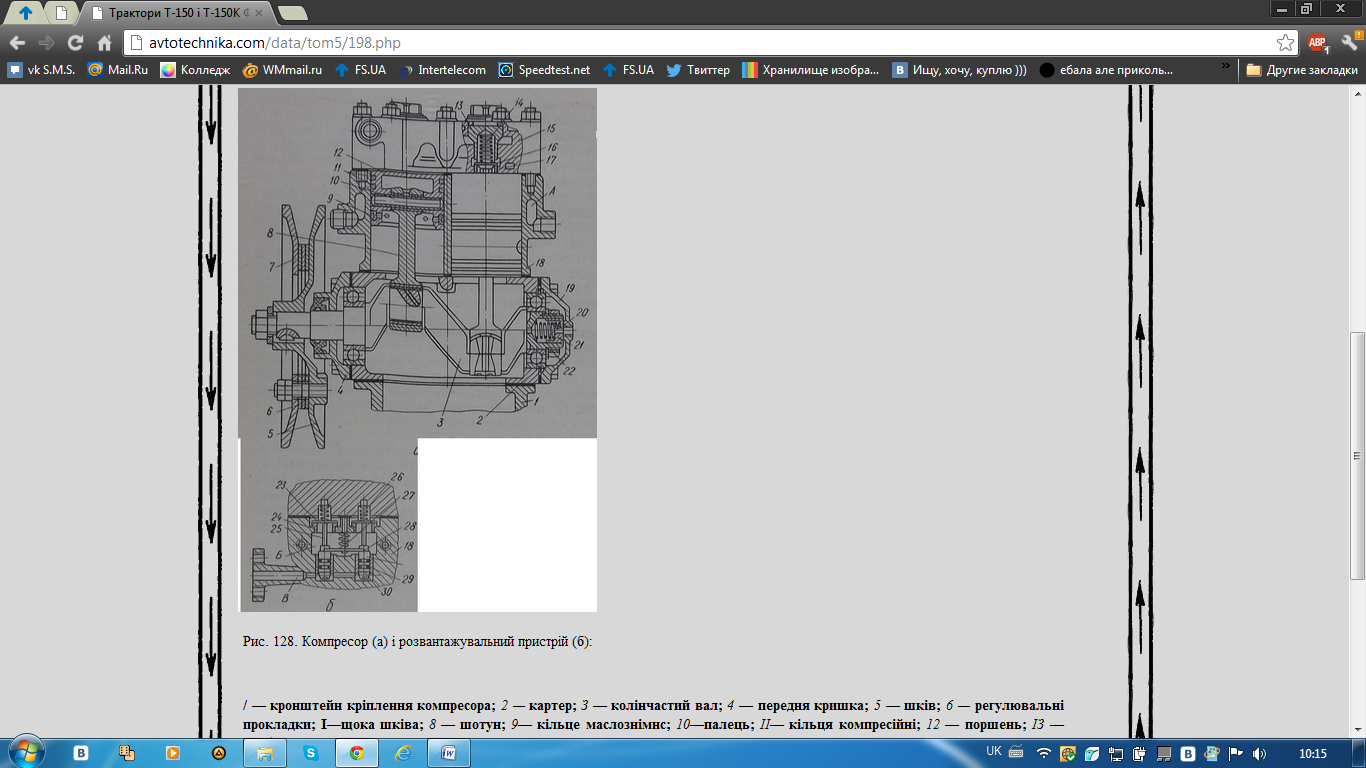

Перевірити натяг пасів та кріплення : компресора.


Набір інструменту.

Натягують паси привода компресора.

7

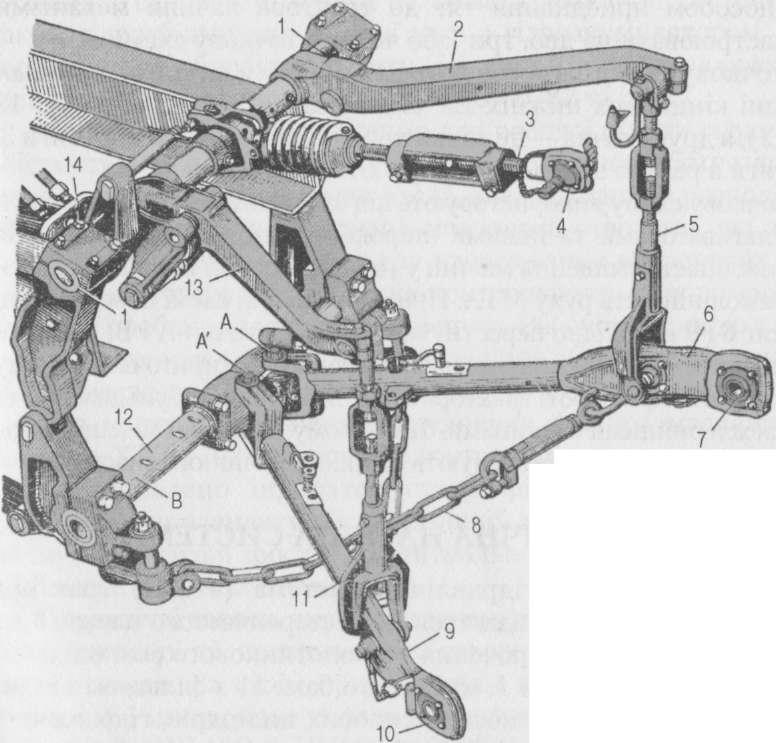

Перевірити технічний стан  верхньої вісі та цапфи задньої навіски трактора.

Шприц технічний плунжерний, мастика « літол – 24 »

Змащують верхню вісь і цапфи центральної тяги задньої навіски

8

Перевірити рівень мастила та рідини:  у картері двигуна

Лінійка – щуп.

Витягнути щуп. рівень мастила  повинен бути на поділці «П». при необхідності долити.

9

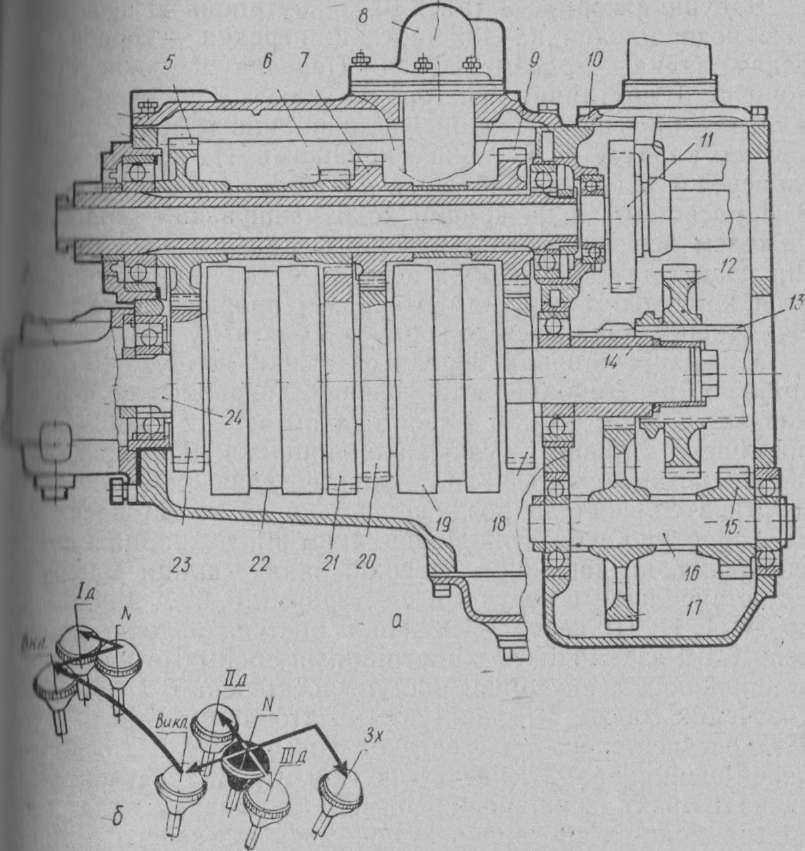

Перевірити рівень мастила у коробці передач

Лінійка – щуп. Гайковий ключ 22-24.

Відкрутити контрольну  пробку . якщо мастило не потекло ,необхідно долити.

У редукторі ВОМ

Гайковий ключ 22-24 мм.

Відкрутити контрольну  пробку . якщо мастило не потекло ,необхідно долити.

10

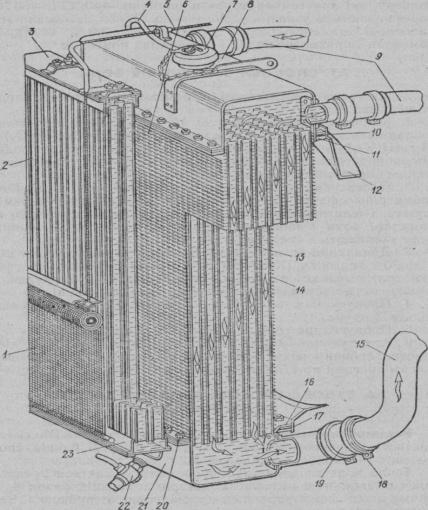

Перевірити рівень рідини у  радіаторі

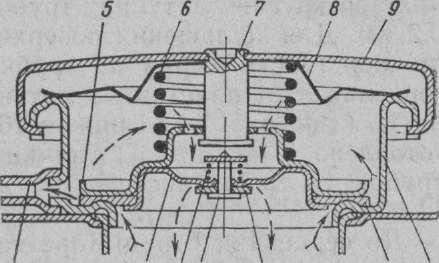

Паровий клапан.



Охолоджуюча рідина повинна покривати соти радіатора на висоту 20-30 мм.





Інструкційна картка -№2

Тема заняття: Технічне обслуговування №2  трактора  МТЗ-82

Матеріально-технічне оснащення робочого місця: ‚ трактор МТЗ-82 мийка , плакати, підручники, комплект інструментів, приладів і пристосувань.

№ п/п

Зміст завдання та послідовність виконання

Обладнання,
інструмент,
пристосування

Технічні умови та вказівки щодо виконання  завдання

1

Інструктаж з ТБ та БЖД.



2

Очистити трактор від пилу та бруду і рослинних решток

Мийка, компресор


3

Натягнути паси привода вентилятора


ключ гайковий 17мм

Генератора





ключ гайковий 17мм



Прогин паса повинен бути

3-5мм


компресора

ключ гайковий

 17-19мм









4

Перевірити стан : клапанного механізму  двигуна.

Щуп, відвертка, ключ гайковий 14-17мм

при необхідності відрегулювати. Зазор між коромислами та штангами -0,35мм.

муфти зчеплення основного і пускового двигунів

ключ гайковий 14-17мм

при необхідності відрегулювати

гальм

ключ гайковий 17-19 мм


5

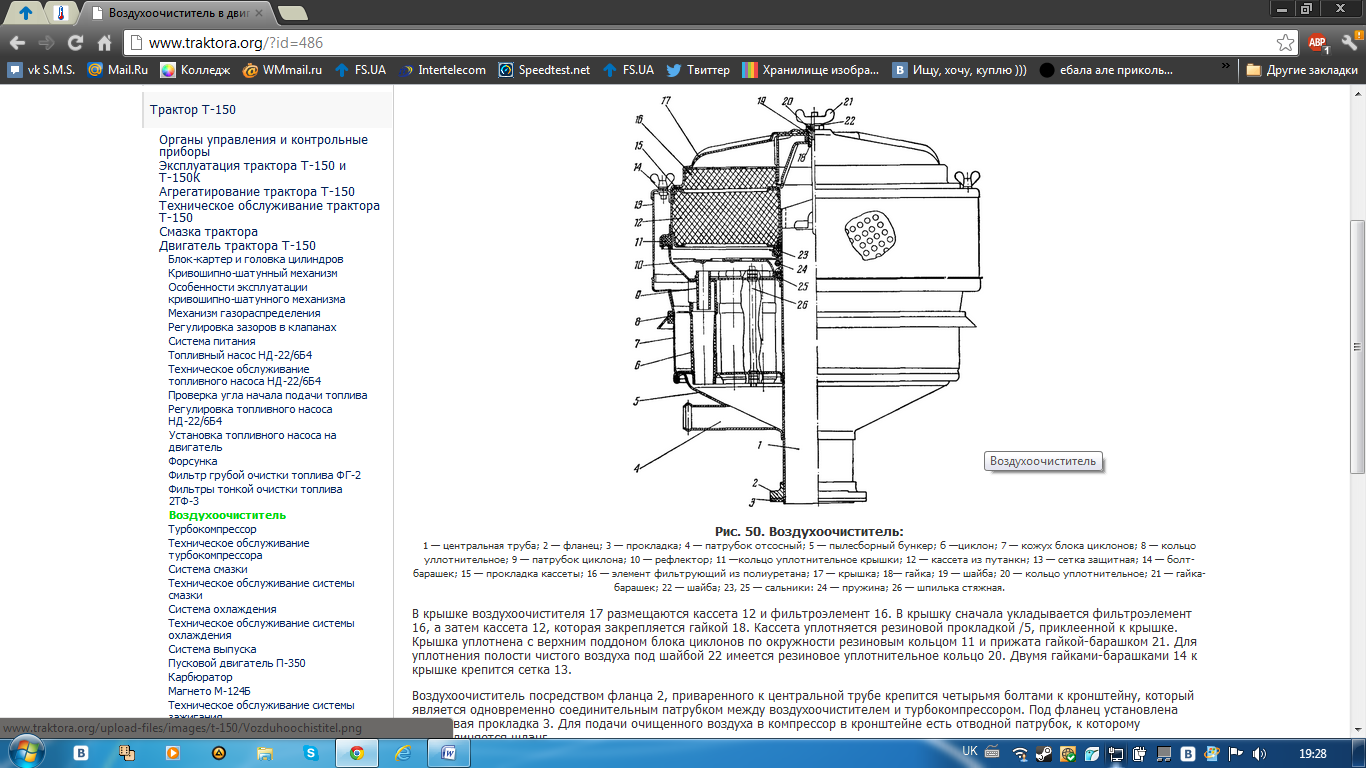

Промити і очистити фільтруючі елементи і циклони : повітроочисника основного двигуна,

компресор

6

Промити і очистити  фільтруючий елемент повіттро очисника пускового двигуна


Розкрутити барашку ковпака фільтруючого елементу та зняти його.  елемент змочити в маслі

7

Промити і очистити   масляний фільтр турбокомпресора

ключ гайковий

10 – 12мм

замінити

8

Промити і очистити    перший ступінь фільтра тонкої очистки пального

ключ гайковий

14-17мм

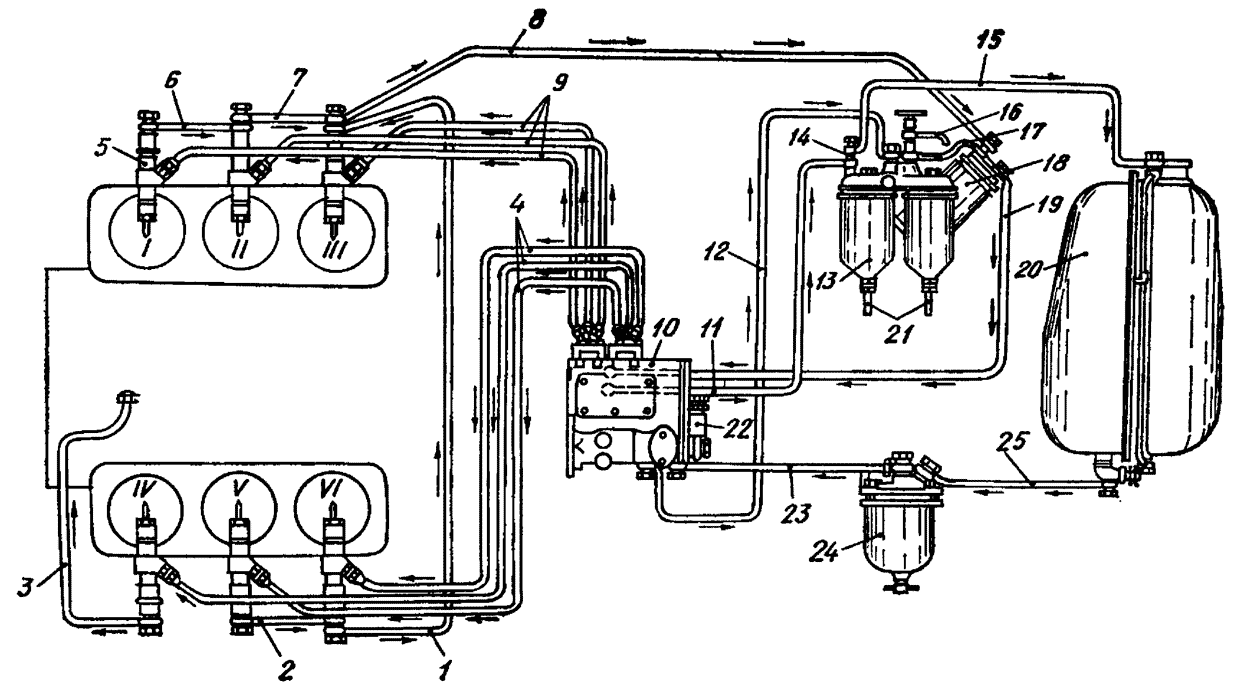

Схема топливной системыпри необхідності – замінити.

9

Промити і очистити     ротор центрифуги

Набір інструменту..

10

Промити і очистити      виводи акумуляторної батареї і наконечники приводів

«літол-24»

Змастити виводи акумуляторної батареї і наконечники приводів


11

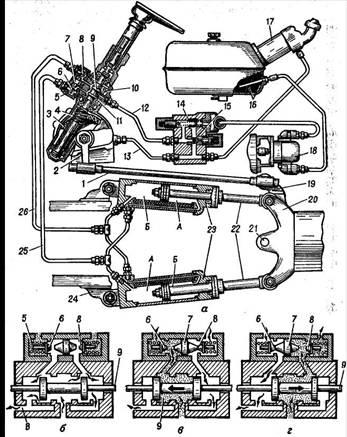

Промити і очистити       фільтр горловини бака рульового керування,

Ключ гайковий

12-14мм


12

Промити і очистити        фільтр нагнітання гідросистеми коробки

Ключ гайковий

17-19мм


13

змащувальну систему двигуна.


Спец. посуда,  Ключ гайковий

27-30 мм.

Злити мастило  та промити систему  мащення.

14

Зливають відстій (конденсат): з бака дизельного палива

Кран.



Схема топливной системы

15

Зливають відстій  з фільтра грубої очистки,

Пробка

 ключ гайковий 12мм

Схема топливной системыпри необхідності замінити фільтр.

16

Замінити масло в картері двигуна і в паливному насосі.


ключ гайковий

27-30мм, мастило М-14

17

Змастити підшипники вала і механізму включення муфти зчеплення

Шприц технічний плунжерний, мастика « літол – 24 »


шарніри циліндрів і тяги рульового керування

Шприц технічний плунжерний, мастика « літол – 24 »


шліцьові з'єднання карданних валів

Шприц технічний плунжерний, мастика « літол – 24 »


верхню вісь і цапфи центральної тяги задньої навіски

Шприц технічний плунжерний, мастика « літол – 24 »

Змащують верхню вісь і цапфи центральної тяги задньої навіски

вали розтискних кулаків гальм

Шприц технічний плунжерний, мастика « літол – 24 »

18

Перевіряють рівень У редукторі пускового двигуна

Лінійка – щуп.

Відкрути контрольну пробку. Якщо мастило біжить – то закрутити пробку. Якщо ні – то долити.

У коробці передач

Лінійка – щуп. Гайковий ключ 22-24.

Відкрутити контрольну  пробку . якщо мастило не потекло ,необхідно долити.

У  баку рульового керування

віконце

Рівень мастила повинен бути по серединіі віконця. При необхідності долити.

У редукторі ВОМ

Гайковий ключ 22-24.

Відкрутити контрольну  пробку . якщо мастило не потекло ,необхідно долити.

У  корпусі  заднього  мостів.


При потребі роблять дозаправку.


У радіаторі

Паровий клапан.



Охолоджуюча рідина повинна покривати соти радіатора на висоту 20-30 мм.




19

Підтягують кріплення основних складальних одиниць

Набір інструменті


20

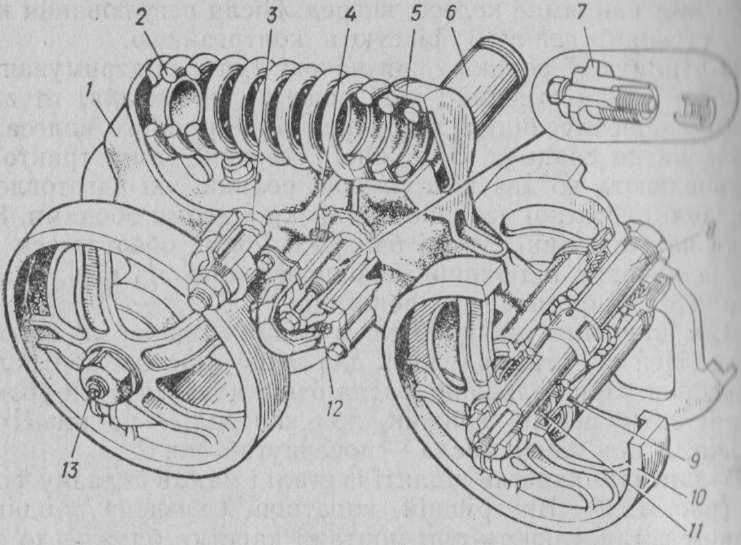

Перевірити  рівень мастила в каретках

Гайковий ключ 14-17мм

21

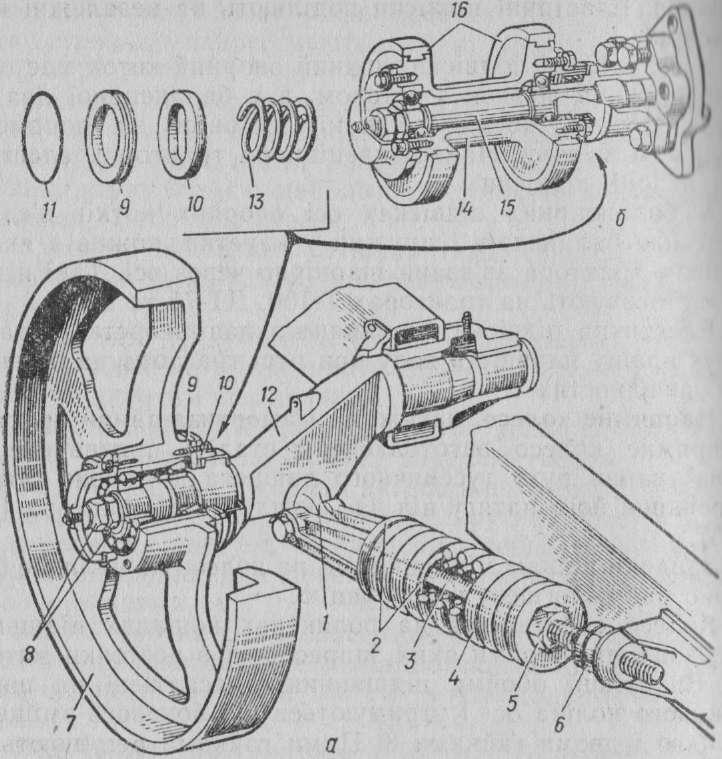

Перевірити  рівень мастила в підтримуючих роликах

Гайковий ключ 14-17мм
