В/н 45

 Тема : Розбирати обслуговуючі машини, визначати  зношування і дефекти складальних одиниць  і деталей; ремонтувати, збирати та регулювати робочі органи ґрунтообробних машин; виявляти несправності і дефекти.

розробити конспект

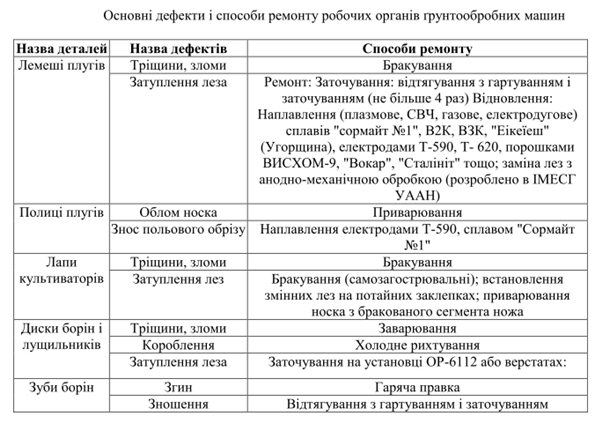

Робочі органи грунтообробних машин працюють в умовах, які сприяють їх інтенсивному абразивному спрацюванню. Умови роботи впливають на характер спрацювання робочих органів. Леміш Під час роботи плуга інтенсивно спрацьовується лезо, що призводить до нерівномірної глибини оранки. Якщо ширина фаски леміша плуга під час роботи досягає 6 -8 мм при куті нахилу 10* при обробітку середніх грунтів, а на важких грунтах 3-4мм при куті 20*, то треба відновити леміши. Форму і фаску леза леміша відновлюють відтяжкою  ковальським способом. Шаблоном, який виготовлений по новому лемішу, перевіряють розміри і форму відновлювального леміша. Потім на точилі доводять товщину різальної кромки леза з тильного боку до величини, яка не перевищує 1 мм. Ширина фаски повинна бути в межах 5-7мм. Після ремонту леміш термічно обробляють. Спочатку проводять гартування леза леміша по всій довжині на ширину 20—45 мм. Перевірити ступінь твердості леза можна напилком. Якщо він ковзається по лезу, не знімаючи стружки, значить твердість леза задовільна. Далі роблять відпуск, щоб усунути внутрішні напруги після гартування. Одним із шляхів підвищення стійкості проти спрацювання є виготовлення самозаточувального леза леміша, тобто такого леза, яке в процесі спрацювання ніби переміщалося паралельно собі, зберігаючи для виконання технологічних операцій оптимальний допустимий профіль. Так, на двошаровому лезі робочого органу може бути нижнє зміцнення або самозаточування першого роду, якщо різальний шар звернений до грунтооброблювальної сторони, і верхнє зміцнення або самозаточування другого роду, коли різальний шар постійно перебуває в контакті з оброблюваним матеріалом. Чим більша допустима товщина різального шару, а також нижча стійкість проти спрацювання матеріалу робочого органу і менший кут клина деталі, тим краще самозаточування. Полиця. Для відновлення робочих органів, наприклад, полиць плугів, використовують також наплавлення з різних матеріалів. Можна також використовувати такі способи ремонту, як відновлення відламаних частин (наприклад, частини носка полиці плуга) приварюванням вставки. Дисковий ніж. Під час ремонту дискового ножа використовують його заточування на верстаті. Для полегшення процесу заточування використовують спеціальні пристрої. Лапи. Ремонт лап культиваторів проводять усуненням погнутості лап та заточкою їх леза. Диски. Різальні кромки дисків лущильників при затупленні заточують на верстаті. Зуби.Затуплені зуби борін відтягують ковальським способом зламані зуби замінюють новими. Погнуті і деформовані бруски рами випрямляють, використовуючи спеціальні гідравлічні або гвинтові пристрої. Якищо скручені бруски невеликого перерізу, їх вирівнюють у холодному стані за допомогою спеціальної скоби і важеля, якщо великого перерізу, — нагрівають окремі ділянки до 500 -6000 С з випуклого боку елемента рами. Виправляти треба доти, доки елементи рами не відповідатимуть технічним вимогам на ремонт. У разі потреби деформовані частини рами, поломані бруски вирізають і замінюють новими із рівноцінного матеріалу. Приварюють їх до основної частини рами у стик. Після виконаним стикових швів на місці з’єднання елементів рам приварюють поздовжніми швами (оскільки поперечні можуть стати причиною перелому бруска) одну або дві латки. У холодному стані або з попереднім нагріванням місць перегину виправляють також осі і вали. На валах посадкові місця під підшипники коченя, шестерні, сальники відновлюють електродуговим наплавленням, віброконтактним або напівавтоматичним під шаром флюсу, а також насталюванням. Насталюванням відновлюють шийки валів, з’єднання з внутрішніми кільцями підшипників коченя при рухомій або нерухомій посадці, якщо їх спрацювання не перевищує 0,08-0,15 мм. Після обробки товщина наплавленого шару металу повинна бути не менше як 1-2 мм. З урахуванням цього вали, які мають спрацювання 0,5-0,6 мм по діаметру, попередньо проточують на 1-2 мм, а потім наплавляють з допуском на обробку 3-4 мм. Шпонкові з’єднання спрацьовуються на бічних гранях пазів і шпонок і, якщо їх величина досягає 0,3-0,4 мм, то з’єднання підлягає ремонту. При незначному спрацюванні розмір шпонкового паза збільшують під величину ремонтної шпонки. В іншому разі виготовляють новий паз нормального розміру із зміщенням його на 90* або 180* відносно спрацьованого. Спрацьований паз заварюють і місце заварюваня зачищають нарівні з валом. При наявності в маточині колеса змінної втулки, спрацювання посадкових місць усувають запресовкою ремонтних втулок. Аналогічну операцію виконують і при спрацювані посадкового отвору зірочки. Попередньо отвір розточують на токарному верстаті, а потім запресовують ремонтну втулку з товщиною стінки 3-4 мм. Зовнішній діаметр втулки повинен бути таким, щоб забезпечувався натяг 0,04 – 0,11 мм. Матеріалом втулки є сірий чавун СЧ 18-32. У разі потреби втулку можна закріпити з торців у декількох місцях зварюваням або складом епоксидної смоли, змінивши прицьому її товщину до 2-2,5 мм
